電磁流量計傳感器如何工作，電磁流量計傳感器不同部件的作用？
電磁流量計傳感器的基礎是它產生的磁場，用于測量和計算導電液體的流量。隨著流速的增加，它產生的電壓變得更大，并將信號傳遞給儀表。本質上，電磁流量計傳感器測量導電液體或流體在其流動和移動通過管道或導管時的速度或速度。
電磁流量計傳感器的概念基于法拉第公式，其中信號電壓(E)與液體速度乘以磁場強度(B)乘以電極之間的距離(D)成比例恒定(k)。要使這一原理起作用，被監(jiān)測和測量的流體必須是導電的。
邁克爾法拉第證明，當導體以90度角移動時，電流是由磁場產生的。當導體置于產生的磁場中時，它會感應出電磁場(EMF)。
電磁流量計傳感器如何工作？
1.磁場線圈
兩個磁場線圈使用桿定位在磁流量計內部，并在待測量的管子上產生磁場。電極以直角安裝在管子或管道的側面，接收電壓。作為保護和避免電氣短路，在壁式傳感器內部的導電流體和金屬體之間放置了一層襯里。
2.流量測量
空管時，電極間無感應電壓，帶電粒子分布均勻。當流動開始時，磁性線圈向帶電粒子施加力，將正負粒子分開，將帶負電粒子收集在管道的一側。帶正電的粒子產生由電極檢測的電壓。感應電壓的強度與導體的流量成正比。
3.儀表
電磁流量計傳感器的儀表使用電壓、發(fā)射磁場的強度和電極之間的距離來計算管道中流體的運動速率。根據讀數和數據，儀表提供有關各種液體（如水、聚合物、表面活性劑和化學品）的速率和總流量的信息。
感應電壓通過電極電路傳送到變送器。變送器從電極獲取數據并將其轉換為可量化的流速。在已知速度和管道面積的情況下，可以計算流體的體積流量并將其顯示在儀表上，如下所示。
4.電磁流量計傳感器的部件

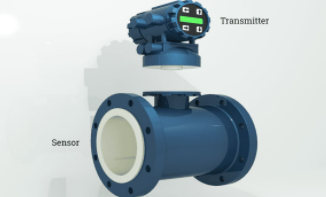

電磁流量計傳感器的一個主要優(yōu)點是它們不復雜。它們由兩個基本組件組成，其中一個連接到管道，另一個收集讀數。這兩部分是傳感器和變送器，其中傳感器連接到管道，變送器設置在傳感器頂部，如下圖所示。
