如何調整定時器繼電器，時間繼電器的接線步驟流程！
時間繼電器的主要功能是在簡單的程序控制中充當執行器。當它接收到啟動信號時，它開始計時。計時結束后，其工作觸點打開或關閉，從而驅動后續電路工作。一般來說，時間繼電器的延時性能是在設計范圍內可調的，所以它的延時時間長短可以很方便地調節，那么本文就告訴你如何調節時間繼電器。
一、時間繼電器接線方法
1.控制接線

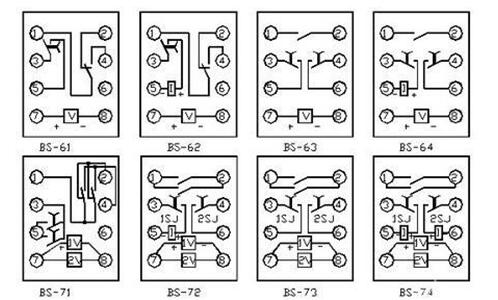

你以為是直流繼電器，看圖，3和7是用來接12V控制電壓的；2、7用于連接24V控制電壓；7為直流負極，接零線時；2接220V火線。
2.工作控制
雖然控制電壓是開啟的，但控制功能是由面板上的定時器決定的。
3.功能理解
是一個開關，單刀雙擲，帶動點動臂，和普通閘機開關動臂一樣，8為動點，5為常閉點，繼電器不動作時，兩者接,動作是當8和6連接時。
4.負載接線電源
器具零極或負極接器具零極或負極，電源火端子或正極接8針，器具火端子或正極接6引腳，5個引腳是免費的。
5.原則
定時無效時，8和5開啟，相當于我們平時的電燈關閉狀態。有效時繼電器動作，8、6導通，電器得電工作，相當于我們平時的電燈開關接通狀態。
二、如何調整定時繼電器的時間？
1.調整靜磁芯與非導電墊片之間的銜鐵
不同厚度的非導電墊片改變工作氣隙，氣隙發生變化，銜鐵閉合后穩定磁通也發生變化。由于正常工作時磁通接近飽和，氣隙變化對穩定磁通影響不大。幾乎沒有影響，但進入一定厚度的墊片會導致剩余磁通量發生明顯變化，從而改變磁通量變化曲線的位置。在釋放彈簧有一定張力的情況下，釋放磁通。因此，增加墊片的厚度可以減少延遲時間；反之，增加延遲時間。非導電墊片一般采用厚度為0.1、0.2、0.3mm的磷青銅片。這種調整延遲的方法是步進調整，所以用于粗調。
2.調整釋放彈簧
釋放彈簧越緊，反作用力越大，銜鐵越容易打開，延遲時間越小。反之，釋放彈簧越松，延遲時間越長。彈簧過松時，延時會不準確，甚至銜鐵也不會松開；另外，彈簧也不能太緊，以免銜鐵被吸收。這種方法可以連續平滑地進行微調。
