具有過流設定點的電流繼電器，保護破碎機設備免受過電流
破碎機有多種形式，用于減小材料的尺寸。典型應用包括切碎木材和破碎巖石、煤炭和其他礦物。他們的電動機的尺寸與破碎機的容量相匹配。材料通常由傳送帶以提供最大吞吐量并防止過載的速率送入其中。在過載的情況下，破碎機可能會停轉和堵塞，從而導致大量停機時間來清除破碎機的材料并使其恢復運行。

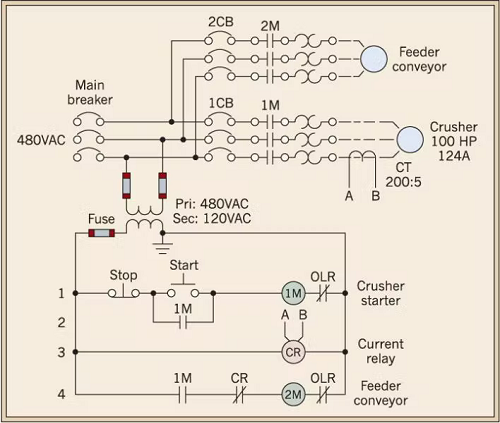

具有過流設定點的電流繼電器為可能過載的機械提供保護和增強功能。下圖中的電路說明了實現此設計的電氣布置。
具有過電流設置的電流繼電器為這種巖石破碎設備配置提供保護和增強功能。
物料通過給料機輸送機送入破碎機，這會使破碎機因多余的物料而過載。破碎機啟動器的過載繼電器可用于保護電機不過載，但運行效率低。過載繼電器使啟動器跳閘，然后機組需要等待過載繼電器冷卻，然后復位過載繼電器，最后重新啟動電機。
此外，繼電器跳閘會導致破碎機在滿載時停止，從而導致從破碎機中移除材料所需的生產時間損失。使用電流感應繼電器(CR)，可以改善破碎機的運行。這種情況下，當破碎機電機過載，超過CR設定值時，2M（給料輸送機啟動器）將暫時斷電。
當破碎機處理物料時，當前液位下降，CR重新啟動給料輸送機。此控制方案中有時會包含一個可調節的延時繼電器，以延遲重新啟動并允許從破碎機中移除材料。時間延遲可以包含在過電流繼電器中或作為單獨的設備。相同的電路也可用于其他應用。煤炭需要經過洗滌才能粉碎和燃燒。洗滌后，必須晾干。離心機（類似于旋轉周期中的洗衣機）可用于此目的。
