除了霍爾效應電流傳感器技術的其它類型工作響應
電流傳感器測量交流和/或直流電流水平。本選擇指南中的傳感器測量電流并提供與被測電流相對應的某種輸出。選擇電流傳感器時最重要的區別是您是否需要測量交流和/或直流電流。另一個需要考慮的重要規格是傳感器是否需要與電路串聯，或者它是否通過夾在待測導線上來工作。
電流傳感器技術類型：
電流傳感器使用的技術很重要，因?yàn)椴煌膫鞲衅鲗?duì)于各種應用可能具有不同的特性。大多數傳感器都能工作，因?yàn)檩d流電線會產生磁場。直接測量電路中的電流時，請使用電流檢測電阻。

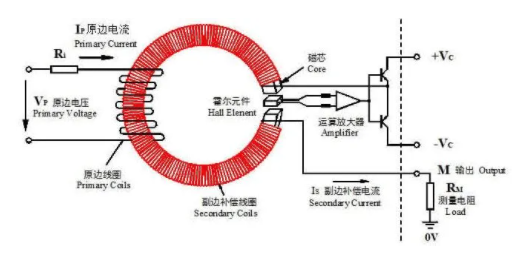

1、霍爾效應——霍爾效應傳感器由核心、霍爾效應器件和信號調理電路組成。當電流導體通過集中導體磁場的磁芯時，傳感器工作。安裝在與集中磁場成直角的磁芯中的霍爾效應器件以恒定電流（在一個平面內）激勵霍爾器件。然后，通電的霍爾器件暴露在來自核心的磁場中，并產生一個電位差，該電位差可以作為過程級信號進行測量和放大，例如4-20mA或觸點閉合。
2.感應式——感應式傳感器使用載流導線穿過的線圈。這導致與電流成比例的電流流入線圈。這是因?yàn)榱鲃?dòng)的電流產生的磁場。感應式傳感器用于交流電。該傳感器有一個繞線芯和一個信號調節器。當電流導體通過磁芯時，它會被導體的磁場放大。由于交流電不斷地從負電勢變?yōu)檎妱?shì)（通常為50至60 Hz），它會產生一個膨脹和收縮的磁場，因此在繞組中會感應出電流。二次電流轉換成電壓穩壓輸出過程；信號，如4-20mA或觸點閉合。
3.磁阻——磁阻效應是某些材料的一種特性，可以根據施加的磁場改變其電阻值。如果沒有施加磁通量，電流會直接流過極板。如果施加磁通量，與磁通量密度成比例的洛倫茲力將使電流路徑偏轉。隨著電流路徑的偏轉，電流流過極板的距離變長，導致電阻增加。
