LVDT位移傳感器的工作原理及原理圖信號
發布時間：2022-12-03 16:16:11點擊量：
LVDT位移傳感器將與LVDT耦合的物體的線性(或線性/線性)運動轉換成與該運動成比例的可變對應電信號。在實驗室、工業和水下環境中，這種移動范圍可以從0-0.5毫米到0-1000毫米。請點擊這里查看我們的全系列LVDT位移傳感器。LVDT位移傳感器或線性可變差動變壓器是一種完美的機電傳感器設計。幾十年來，這種設計一直用于閉環中的精確位移測量和定位控制。
LVDT位移傳感器的工作原理及原理圖信號

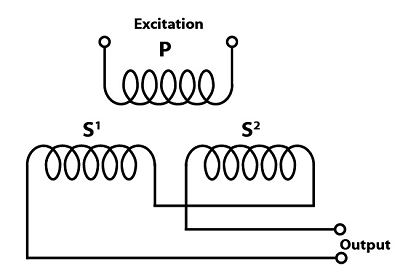

在其最簡單的形式中，LVDT位移傳感器設計由初級和次級繞組的圓柱形陣列組成，帶有穿過中心的獨立圓柱形磁芯。

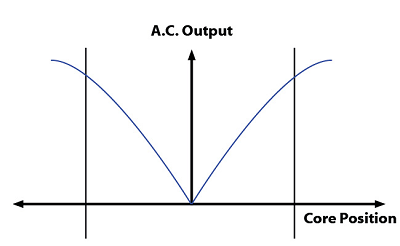

初級繞組(P)由頻率為1至10 kHz的恒幅交流電源供電。這會在換能器的中心產生交變磁場，根據磁芯的位置將信號感應到次級繞組(S&S)。該區域內的核心運動會導致次級信號發生變化。由于兩個次級繞組以固定排列（推挽模式）定位和連接，當磁芯位于中心時，會產生零信號。

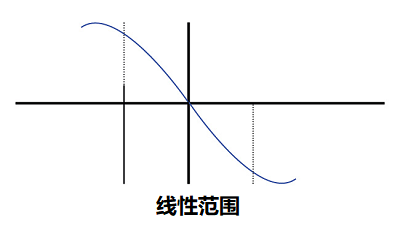

核心從這一點向任一方向移動都會導致信號增加。由于繞組以特別精確的方式纏繞，因此信號輸出與鐵芯的實際機械運動呈線性關系。
然后，次級輸出信號由相敏解調器處理，該解調器以與初級供電電源相同的頻率切換。這導致最終輸出，經過整流和濾波后，給出與核心運動成比例的DC或4-20mA輸出，并指示其方向，從中心零點開始為正或負。
