光耦合器繼電器和光電隔離器也的工作原理應用
繼電器根據光隔離原理工作，這意味著控制器和繼電器之間沒有直接或硬線連接。由于沒有硬件，控制器將受到保護，免受可能損壞的過高電壓的影響。來到實際的光耦合器繼電器，了解光耦合器繼電器中使用的部件。以下是光耦合器的部件：1.中繼2.光隔離器
一、中繼
繼電器是可以電子方式打開或關閉觸點的電動裝置。它可用于打開或關閉（接通或斷開）電路，使用單個信號控制多個電路或使用低功率信號控制高功率電路。這是通過控制和受控電路之間或應由一個信號控制的多個電路之間完全電氣隔離來實現的。繼電器主要用于電信應用、氣體探測器電路、射頻控制應用、紅外控制應用、小體積電路（橡膠繼電器）等首選電路元件。

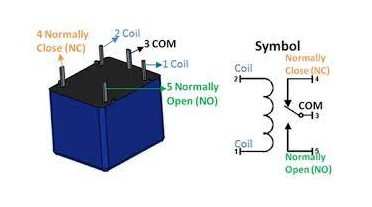

繼電器引腳排列和結構：
繼電器有一個電磁鐵、銜鐵（動觸點或COM端子）和兩個固定觸點（NC、NO）。初始階段，COM端會靠近NO端。當我們激活電磁體時，它會發出磁通量，將電樞吸引向它，從而將電樞的位置從COM更改為NC。
1）NO（常開）：當電磁體通電時，電磁體產生的磁通將銜鐵吸引向NC端子，從而形成常閉連接。
2）NC（常閉）：當電磁鐵未激活時，銜鐵將靠近該端子，從而形成常開連接。
3)公共端子
二、光隔離器

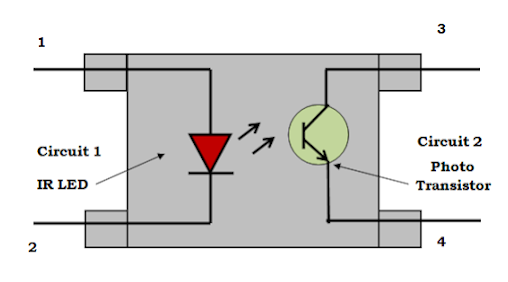

光電隔離器也稱為光耦合器。光耦合器是利用光在兩個隔離電路之間傳輸電信號的電子元件，它們可以防止高電壓影響接收信號的電路。光耦合器由兩個電氣隔離的電路組成。第一電路具有紅外發射二極管，而第二電路包含紅外傳感器裝置，例如光電二極管、光電晶體管、光電TRAIC或光電SCR。
首先，電流施加到光耦合器，使LED產生與流過它的電流成比例的紅外光。當光線照射到光電傳感器時，它會傳導電流并打開。當流經LED的電流中斷時，紅外光束就會關閉，迫使光電傳感器停止導通。光電傳感器是檢測光的輸出電路，根據輸出電路的類型，輸出可以是交流電也可以是直流電。
光耦的應用：
1.用于接地隔離2.用于高壓監控電路3.用于照明控制電路4.用于調光電路
