差動互感電感式傳感器工作原理及轉換形式
能將一種形式的能量轉換成另一種形式的裝置稱為換能器。這意味著傳感器可以將一種形式的信號轉換為另一種形式。這些傳感器主要用于自動化、測量和控制系統，因?yàn)殡娦盘?hào)需要轉換為物理量，如力、扭矩、運動等。電機、太陽能電池、白熾燈泡、麥克風等都是傳感器的示例。
傳感器可以是電氣的或機械的。電傳感器可以將物理能轉換成電能。機械傳感器可以將電能轉換為機械能。本文介紹了一種電感式傳感器，它是一種電傳感器。
什么是電感式傳感器？
定義：根據電磁感應原理或能量交換機制工作的傳感器稱為感應傳感器。改變自感或互感以測量所需的物理量，如位移（旋轉或線性）、力、壓力、速度、扭矩、加速度等。這些物理量稱為已測量。線性可變差動傳感器（LVDT）是電感式傳感器的一個例子。使用LVDT，通過在一個方向上移動磁芯和繞組中感應的電壓來測量位移。
電感式傳感器的類型
電感式傳感器可以是無源的，也可以是自發的。轉速表是自生電感式傳感器的一個例子。LVDT是無源電感式傳感器的一個示例。有兩種類型的電感式傳感器。
簡單電感型

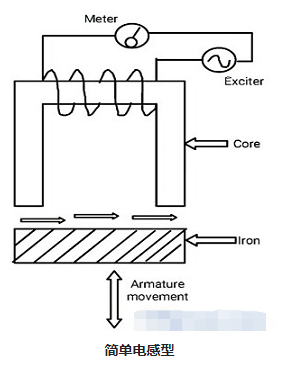

在這種類型的傳感器中，單個線圈用于測量所需的參數。位移的變化會改變電路中產生的磁通量的磁導率，導致線圈電感和輸出的變化。輸出可根據被測對象進行校準。簡單的感應電路如下圖所示。單電感類型分為兩種類型。
單線圈感應式
當電路的電樞移動時，磁性材料之間的氣隙和電路中產生的磁通量的磁導率發生變化。這將導致電路中的電感發生變化。此類型主要用于計算對象的數量。單線圈感應電路如下所示。
線圈感應電路
磁芯可在空心材料內移動，空心材料上繞有線圈。輸出與輸入成比例，可根據測量值進行校準。氣隙決定了線圈磁場和磁鏈的變化。
互感傳感器（兩個線圈）
在這種類型中，兩個線圈用于互感。一個用于產生激勵，另一個用于輸出。兩個線圈之間的電壓差取決于電樞的運動。當電樞位置通過連接到可移動的機械元件而改變時，電感改變。電樞和磁性材料之間的氣隙以及線圈中感應的電壓取決于電樞位置的變化。這種類型也稱為差動互感傳感器。
電感式傳感器的工作原理
一般電感式傳感器的工作原理是一個線圈的自感發生變化，兩個線圈的互感發生變化，從而產生渦流。由于線圈（次級或初級線圈）中磁通量的變化，電壓差和電感發生變化。下面介紹電感式傳感器的工作原理。
自感變化
考慮線圈的自感為：
L=N 2/R
線圈磁阻的表達式為：
R=l/μA
L=N 2μA/l
L=N 2μG
其中“N”代表圈數
'R'代表磁路的磁阻
“μ”代表線圈的磁導率（線圈內部和周圍的介質）
G=A/l=幾何形狀因子
'A'代表線圈的橫截面積
'l'代表線圈的長度
從上面的等式中，我們可以觀察到，通過改變線圈的匝數、幾何形狀因子或磁導率，可以改變或改變自感。通過改變上述任何參數（匝數、形狀因數、磁導率），可以直接根據電感測量位移。我們還可以根據被測量校準儀器。
互感變化
電感式換能器也是基于多個線圈互感的原理。我們考慮兩個線圈，它們具有自感L1和L2線圈的互感由下式給出，
M=K√L1L2
其中“K”代表耦合系數。因此，可以通過改變單個線圈的自感或改變耦合系數來改變互感。系數K取決于線圈的距離和方向。為了測量位移，一個線圈固定，另一個線圈連接到可移動物體。當物體移動時，系數K會發生變化，導致線圈中的互感發生變化。這種變化可以根據儀器的位移進行校準。
渦流生產
通過改變放置在線圈附近的導電板，可以改變感應換能器中渦流的產生。當導電板靠近載有交流電的線圈時，板內會感應出渦流，其自身的磁場作用于線圈。承載循環電流的導電板稱為渦流。
當導電板靠近線圈時，其自身的磁通量會產生渦流，從而降低線圈的磁通量和電感。隨著線圈與導電板之間的距離減小，產生更高的渦流，線圈的電感減小得更多，反之亦然。因此，可以通過移動導電板來測量電感的變化。可以校準這種變化以測量?jī)x器中稱為位移的物理量。
電感式傳感器的優缺點
電感式換能器的優點包括以下幾點。
·電感式傳感器可在任何環境條件下工作，如潮濕和高溫。這些還可以在工業環境中提供高性能。
·精度高，工作范圍穩定，使用壽命長
·這些可以在工業應用中以高開關率運行。
·這些類型的傳感器可用于操作中的廣泛應用
電感式換能器的缺點包括以下幾點。
·電感式換能器的工作和工作范圍取決于結構和溫度條件
·取決于線圈的磁場。
