電阻溫度計傳感器電路工作原理和測量方程式
溫度計是一種用來測量溫度的裝置。電阻溫度計也屬于溫度計里面的其中一種，可用于提供極其準確的結果。通過測量電阻的變化來測量溫度。溫度計由放置在玻璃探頭中的鉑絲組成。設備被抽真空，以防止不必要的溫度升高。該設備非常脆弱，因此被保存在保護探頭內。它們具有極高的精度，正在行業中取代熱電偶。它具有多種重要應用，并用于不同行業以提供準確的結果。
什么是電阻溫度計？——
電阻溫度計用于溫度測量。它也被稱為電阻溫度檢測器。RTD基本上是由纏繞在玻璃或陶瓷材料上的細線組成的傳感器，并且還使用各種其他結構。使用的電線通常由銅、鎳或鉑制成。用于構造溫度計的材料具有精確的電阻和溫度關系，可用于測量溫度。
電阻溫度計電路——
電阻溫度計電路基本上是惠斯通電橋電路。然而，它不完全是惠斯通電橋，而是電路的修改。它連接到惠斯通電橋的一個臂上，如圖：
電阻R1和R2為固定電阻，R3為可變電阻。Rt是電路中使用的檢測器電阻。在平衡狀態下，
Rt=(R2/R1)*R3
當R1=R2
Rt=R3
使用的可變電阻器只是一個可調電位器。我們?cè)陔娐分惺褂玫碾娮杵魇怯慑i銅制成的。這是因?yàn)殄i銅的溫度系數最低，溫度不會不必要地升高。
在設計電阻溫度計電路時，必須牢記以下幾點：
我們使用引線將電阻溫度計連接到我們的電路。因此，如果溫度發生變化，惠斯通電橋電路的電阻也會相應發生變化。為了避免這種情況，我們必須在測量點與電路中必須安裝電阻溫度計的點之間保持適當?shù)木嚯x。
流過溫度計的電流可能會產生熱效應，導致電路中的溫度顯著升高。這是不可避免的情況。然而，為了避免這種情況，我們將不得不妥協我們儀器的靈敏度。如果我們減少流過這個溫度計的電流，產生的熱量也會隨著靈敏度的降低而減少。但是，我們可以通過適當放大來改善這種情況。溫升可以用以下公式表示：
?T=P/Pd
其中?T=以?C為單位的溫度升高
P=RTD中的功耗（瓦特）
Pd=RTD的耗散常數，單位是W/?C
電阻溫度計的方程式——
眾所周知，電阻與溫度的關系可由下式給出：
Rt=Ro(1αtβt2?t3———)
因此，根據上式，Rt可以計算為：
Rt=Ro(1αtβt2)
對于純鉑，
Α=3.94Χ10-3/?C
Β=–5.8X10-7/(?C)2
我們可以把上面的等式寫成：
Rt=Ro(1 C tpt)
C=0電阻的平均溫度系數在?C和100?C之間。
Tpt=鉑金溫度系數
并由
Tpt=[(Rt–Ro)/(R100–Ro)]*100
:Rt,Ro,R100是在t?C,0?C,100?C時的電阻
溫度計的間隔用R100-Ro表示
下面提到的方程式顯示了實際溫度“t”和鉑金溫度“tpt”之間的差異
(T–tpt)=δ{(t/100)^2–(t/100)}
Δ=常數
Δ在1.488和1.498之間。鉑電阻溫度計的溫度范圍在100?C到650?C之間。
電阻溫度計工作原理——
導體的電阻取決于溫度的變化。當金屬溫度升高時，會引起金屬核的振動幅度增大。這導致金屬表面上存在的游離金屬碰撞的可能性增加。這會導致材料的電阻增加，從而導致隨后的溫度升高。
這正是電阻溫度計的工作原理。溫度檢測器由銅、鎢、鎳或鉑制成。但是，鉑最適合此用途，因?yàn)樗哂蟹€(wěn)定的耐溫關系。電阻隨溫度的變化可以用公式表示。
電阻溫度計的結構——

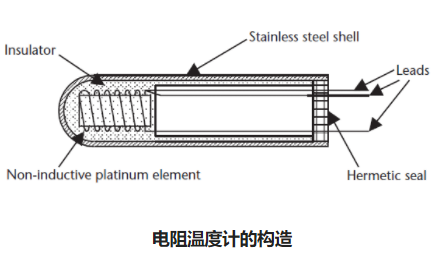

電阻溫度計的結構如下圖所示：
鉑電阻溫度計由位于十字框架中的鉑線圈組成。我們將整個設備放在不銹鋼制成的真空管中。當溫度升高時，線圈排列產生的應變很小。這可能會導致不希望的電阻變化。對于構造，必須使用純鉑絲。鉑的純度可以使用公式R100/Ro確定。在純鉑材料的情況下，該值必須大于1.390。
電阻溫度計的優缺點——
1.優點是
·它給出了準確的結果
·用于各種工業應用
·它為您提供了廣泛的操作。
2.缺點是
·鉑金對溫度的微小變化的敏感性極低
·響應時間很慢
電阻溫度計應用——
·用于測量汽車發動機油的溫度
·用于測量通訊、儀器儀表中放大器、穩壓器等的溫度。
·用于食品加工、電力電子和航空航天工程
