步進電機的工作原理與結構很重要
發布時間：2021-09-08 18:29:19點擊量：
步進電機是一種可以在精確控制下旋轉明確定義的角度或“步進”的電機。
步進電機的工作原理
當定子中的電磁鐵閉合和打開時，步進電機工作，然后轉子的零件會被吸引或遠離磁鐵。這會導致轉子逐漸旋轉，因此得名“步進電機”。
圍繞著邊緣的磁鐵也稱為磁極。在此示例中，有四個相距90度的極點。相對的磁鐵稱為相位，因此這是一個兩相步進電機。三相和四相步進電機也很常見。
步進電機在旋轉前通常具有定義的分辨率或步數。最常見的是每轉200步的電機，相當于單步1.8度。一些電機具有更高的分辨率，每轉400步。
步進電機由一個通常可以“微步”的電子驅動模塊運行，這意味著可以細分完整的“機械”步，從而大大提高分辨率。通常每整步最多有256個微步，每轉最多有51,200步。

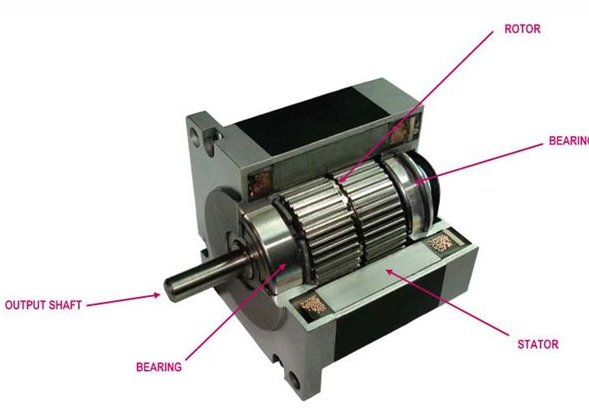

步進電機的結構
要了解步進電機的工作原理，了解其結構很重要。
首先是轉子，它是步進電機的內部。它由兩個類似于齒輪的齒盤組成。一個是磁北極，另一個是磁南極。將它們放在彼此的頂部，牙齒將形成北極和南極的交替圖案。
在轉子的邊緣周圍，有一個所謂的定子。這包括在轉子周圍等點放置的多個電磁體。這些磁鐵可以關閉和打開，通常是成對的，但有時是單獨的。
