磁性氣缸傳感器工作原理和氣缸安裝調節流程

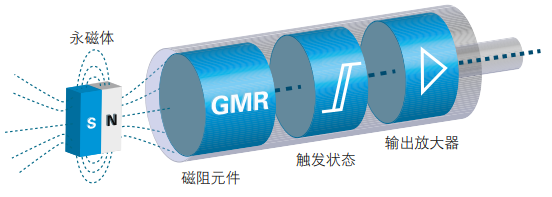

磁性氣缸傳感器用于檢測氣缸中活塞的位置，并直接連接到氣缸體。磁性氣缸傳感器提供精確的測量、較短的響應時間和非接觸式操作–隨著時間的推移無需磨損或校準。磁性氣缸傳感器能夠檢測活塞在氣缸內的位置傳感器利用磁阻原理，穿過缸壁檢測活塞上的永磁體。

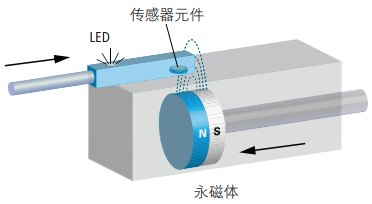

磁性氣缸傳感器的工作原理：
氣缸內部的活塞帶有一個永磁體，所產生的磁場可穿過所有非鐵磁性材料。檢測到磁場之后，傳感器觸發。氣缸自帶傳感器安裝槽，用于安裝和固定傳感器。可用卡箍和螺栓將氣缸傳感器安裝到所有常規氣缸上。
磁性氣缸傳感器的調節方法：

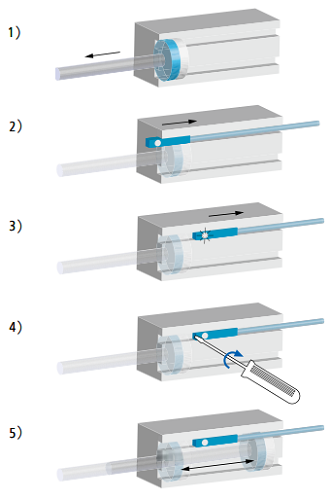

氣缸內部永磁體的磁場分散，其特征根據氣缸類型的不同而不同。因此，無法規定傳感器的準確觸發點。為確保氣缸傳感器處于正確的位置，請執行下述操作程序：
1）使活塞處于規定的開關位置。
2）將槽中的傳感器氣缸反向移動至1檔
3）LED點亮之后，稍微退回傳感器，確保開關操作可靠。
4）固定傳感器。
5）利用LED確認開關點。
*圓形氣缸或拉桿氣缸：
先用卡箍或螺栓將傳感器松松地固定在氣缸上。
磁性傳感器的特點：
1、帶C型和T型槽的氣缸
1.安裝方便——只需將傳感器插入槽內
2.穿過缸壁檢測氣缸內的永磁體
3.無磨損，無需維護
2、在無槽氣缸上安裝
借助各種安裝附件，傳感器可以安裝在任何常規氣缸上：
1.圓形氣缸
2.拉桿氣缸
3.燕尾槽氣缸或其他特殊開槽的氣缸
3、短行程氣缸用緊湊型傳感器
憑借側向電纜出線，傳感器非常緊湊，能夠方便地安裝在狹小空間內
磁性氣缸傳感器安裝方法：
?。?）安裝開槽氣缸
常規氣缸帶有標準T型或C型槽。只需要簡單地將氣缸傳感器裝入槽中并使用平頭螺釘或金屬板固定，在緊固固定螺釘之后，傳感器即鎖緊在槽內。
（2）安裝圓形氣缸或拉桿氣缸
一些常用圓形氣缸或拉桿氣缸并沒有設置傳感器安裝槽。此時，可以使用卡箍或螺栓固定C型或T型槽傳感器。

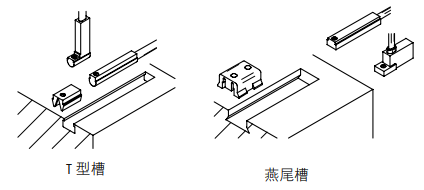

?。?）安裝特殊槽
另外，可以使用附件中的適配器將C型槽傳感器安裝在T型槽內；也可提供燕尾槽等特殊槽適配器。
