旋轉氣缸和齒輪齒條氣缸結構及選擇上有什么區別？
發布時間：2022-03-31 12:16:22點擊量：

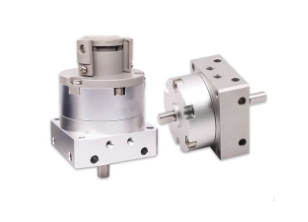

旋轉氣缸是用于提供轉動或角運動的氣缸，允許通過定義的角度進行擺動運動的沖程。它們經久耐用，并針對尺寸提供相對較高的力（扭矩）。旋轉氣缸簡化了設計并且可以減少維護問題。
一、旋轉氣缸如何工作？
在旋轉氣缸中，力施加在遠離旋轉軸線的距離處，從而導致轉動運動。旋轉氣缸有兩種基本結構；旋轉葉片氣缸和齒輪齒條氣缸，其操作如下：
在旋轉葉片氣缸中，壓縮空氣推動葉片，葉片連接到中心主軸。這起到轉動主軸的作用，葉片“后面”的空氣通過端口釋放。當葉片在指定的旋轉角度停止時，氣流反向，主軸旋轉回到原來的位置，以重復該過程。與齒條和小齒輪版本相比，旋轉葉片氣缸在旋轉和扭矩方面受到更多限制，因此更常用于較輕的負載。
齒條和小齒輪氣缸比其旋轉葉片對應物提供更大的扭矩范圍和旋轉范圍，并且通常更大且更持久。在齒條和小齒輪氣缸中，齒條被加工成雙作用線性氣缸的活塞桿的一部分。當活塞由于施加的壓力而移動時，小齒輪與齒條嚙合并轉動主軸。主軸與活塞成直角并順時針旋轉，然后隨著線性氣缸完成其雙重動作而逆時針旋轉。齒條和小齒輪旋轉氣缸適用于需要更高速度和更少磨損的應用。
二、如何選擇旋轉氣缸？
在選擇旋轉氣缸之前考慮您的應用。以下是一些要尋找的東西：
·旋轉：您需要多大的旋轉角度？
·扭矩：扭矩或轉動力矩取決于所施加的力、其方向以及該力與樞軸點之間的距離，例如主軸的樞軸。設想一根普通的桿，在一端旋轉，然后想象一個力施加在這個桿上。當力施加在距離樞軸最遠的桿端并且與桿成直角時，將出現最大的轉動力矩（或扭矩）。
·包裝尺寸：葉片旋轉氣缸更適合有限的空間。根據所需的扭矩和旋轉角度、相關的軸選項和機械效率，齒條和小齒輪氣缸會更好地工作。
