色標傳感器DK20/35B
德國(P+F)倍加福色標傳感器DK20/35B產品
 | 【產品功能描述】 | |
| 色標傳感器DK20/35B通常用于檢測物體上的特定顏色標記或斑點，這是通過將其與非比色區域進行比較來實現的，而不是直接測量顏色。 | ||
| 【附件產品】 | ||
·OMH-DK ·直角安裝套件 ·OMH-DK-1 ·扁平安裝套件 | ||
色標傳感器DK20/35B實際上是一種反向裝置，光源垂直于目標物體安裝，接收器與物體成銳角安裝，使其只能檢測來自目標物體的散射光，從而避開傳感器直接接收反射光，并允許光束被窄聚焦。白熾燈和單色光源均可用于比色檢測。
產品·特點
——色標傳感器DK20/35B產品特性——
?靜態TEACH-IN：自動開關閥值設置 ?響應時間為30s,適用于極高速檢測 ?強大的推挽輸出 ?光學系統可轉換90o ?堅固的防水塑料外 |  |
產品·規格參數
——色標傳感器DK20/35B產品功能——
通用規格參數——
·安裝范圍：50 mm
·光源類型：LED
·光斑直徑：3 mm x 16 mm，縱向光斑
·偏差角：max.±3o
·認證：CE
·光源特性：可見紅光，調制光
·TEACH-IN：靜態TEACH-IN
工作方式——
·功能顯示：黃色LED；開關操作：檢測到色標即點亮
——TEACH-IN操作：LED慢閃
——報警顯示：如存在誤操作，則LED快閃
·調節元件：TEACH-IN按鍵
·工作電壓：10...30 V DC
·紋波：10%
·空載電流I0：70 mA
工作環境——
·工作溫度：-20...60oC(253...333 K)
·儲藏溫度：-20...75oC(253...348 K)
輸出——
·開關類型：亮/暗通可選，由TEACH-IN的順序決定
·信號輸出：推挽輸出，短路保護，反極性保護
·負載電壓：PNP:(+UB-2.5 V),NPN:1.5 V
·負載電流：最大.200 mA
·開關頻率f：16.5 KHz
·響應時間：30s
機械特性——
·防護等級：IP67

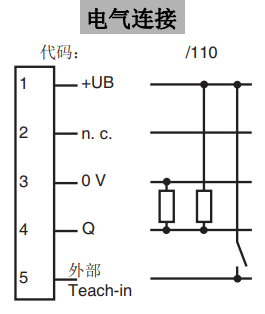

·連接：M12連接頭,5針
·外殼：PC(Makrolon,玻璃纖維加固)
·光學透鏡：玻璃透鏡
·重量：200g
色標傳感器的工作原理：
色標傳感器常用于檢測特定顏色或物體上的光斑，它與非色標區域進行比較來實現色標檢測，而不是直接測量顏色。色標傳感器實際上是一個反向裝置，光源垂直于目標物體安裝，而接收器與物體成銳角安裝，這樣它只檢測來自目標物體的散射光，從而避免了傳感器直接接收反射光，可使光束聚焦很窄。白熾燈和單色光源均可用于色標檢測。
