頭分離式雙顯示數字壓力傳感器I/O電路及接線圖
發布時間：2022-09-20 15:41:08點擊量：

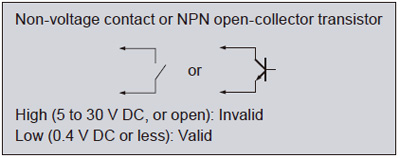

NPN輸出型輸入輸出電路顯示圖（DPC-101）
1)選擇并使用自動參考功能和遠程調零功能。
2)將模擬電流輸出期間的輸出負載電阻設置為250Ω（最大值）
3)請注意，在模擬電流輸出期間會產生5 V或更高的電壓。
符號???D 1至D 4：反向電源極性保護二極管
Z D1至Z D3：浪涌吸收齊納二極管
Tr 1、Tr 2：NPN輸出晶體管
