磁通門電流傳感器方波自激振蕩電路電流的檢測和輸出
發布時間：2024-06-11 14:54:01點擊量：
磁通門電流傳感器方波自激振蕩電路是一種利用磁通門電流傳感器和振蕩電路構成的電路，該電路可以實現對電流進行檢測、放大和輸出方波信號的功能。

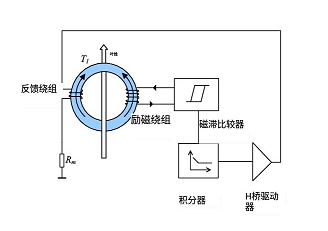

具體電路結構如下：
1、電路中主要包含磁通門電流傳感器、運算放大器、電容、電感、二極管等元件。
2、當電流通過磁通門電流傳感器時，傳感器的輸出信號會引起運算放大器的工作。
3、運算放大器的輸出信號通過反饋回路，抑制或放大輸入信號，產生自激振蕩的效果。
4、振蕩電路中的電容和電感決定了振蕩頻率，通過合理設計這兩個元件的數值可以實現所需的方波信號頻率和幅值。
磁通門電流傳感器可以將通過其內部的電流轉化為磁通量變化，再由運算放大器放大為電壓信號，最終輸出為方波信號。磁通門電流傳感器這樣的電路可以實現電流的檢測和輸出，方波自激振蕩電路結構簡單、成本較低，并且具有穩定性高、響應速度快等優點，適合用于一些對電流檢測要求不高的應用場合。
