流量控制閥和壓力控制閥的工作原理圖解
發布時間：2022-04-13 16:52:58點擊量：
1、流量控制閥的工作原理：
流量控制閥主要用于將工藝流量保持在規定范圍內。在閥門的上游或下游測量和保持流量。根據上游或下游工藝要求，流量由流量元件測量并將信號發送到控制器。控制器比較讀數并向節流閥（打開或關閉）控制閥提供輸入。
流量控制閥一般安裝在分離器的入口、泵的排放管路、火焰加熱器的進氣口、鍋爐給水、蒸餾塔的回流管路等處。

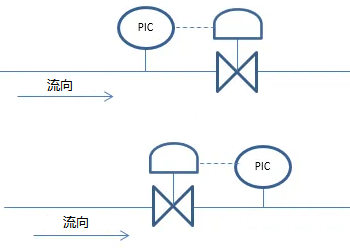

2、壓力控制閥的工作原理：
壓力控制閥通常用于過程工業，通過改變流體的上游/下游流量將過程或公用流體的壓力保持在指定范圍內。根據上游或下游工藝要求，測量壓力并將信號發送到控制器。控制器比較讀數并向節流閥（打開或關閉）控制閥提供輸入。
通常壓力控制閥安裝在分離器的蒸汽出口、泵排放管、泵回流/反沖管、火焰加熱器的燃?xì)馊肟凇⑴艢夤艿脚艢?火炬總管等處。
在工業自動化中，無論是石油和天然氣、煉油廠、石化、化工、特種化學品、制藥、電力等，都需要一些控制元件來控制過程或過程相關的公用事業。在大多數流體處理方法中，控制閥用作最終控制元件。控制閥背后的基本原理是它根據控制器的輸入控制流體速率。控制閥通常是控制回路中的最終控制元件。
