音頻變壓器最大的音頻輸出值和頻率響應？
發布時間：2022-07-04 18:17:22點擊量：
音頻變壓器用于音頻電子放大器的輸出級，用于匹配負載與功率放大器級的輸出阻抗。這里負載是固定的，但頻率在一個頻帶（音頻，20 Hz到20 kHz）上是可變的，響應是比率V 2/V 1。在感興趣的頻帶上平坦的頻率響應是最理想的。相應的相位角（V 2 wrt V 1的角度）稱為相位響應。小角度是可以接受的。
音頻變壓器用于電子電路（控制、通信、測量等）中，用于提高電壓或阻抗匹配。它們通常體積小并具有鐵芯。失真應盡可能低，這一點很重要。

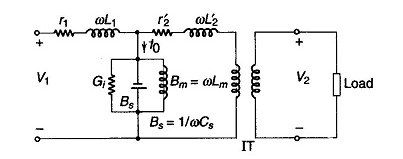

圖中顯示了具有寬范圍頻率可變的變壓器的精確電路模型。這里磁化分流支路在初級和次級阻抗（電阻和漏抗）之間繪制。變壓器繞組雜散電容Cs的分流效應也有體現。
音頻變壓器頻率響應：

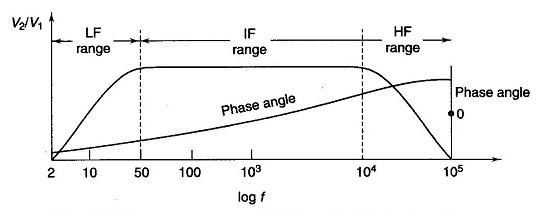

在中頻(IF)范圍內，分流支路的作用類似于開路，串聯阻抗降也可以忽略不計，因此V 2/V 1保持固定（平坦響應），如圖所示。
在LF（低頻）區域，磁化電納低，吸收大電流，因此在(r 1+jωL 1)中產生大電壓降。結果V 2/V 1急劇下降到零（在dc B m=0時）（圖3.73）。在HF（高頻）區域B s=1/ωC s（雜散電容電納）具有很強的分流效應，V 2/V 1下降，如上圖所示，它顯示了完整的音頻變壓器頻率響應對數頻率范圍。
